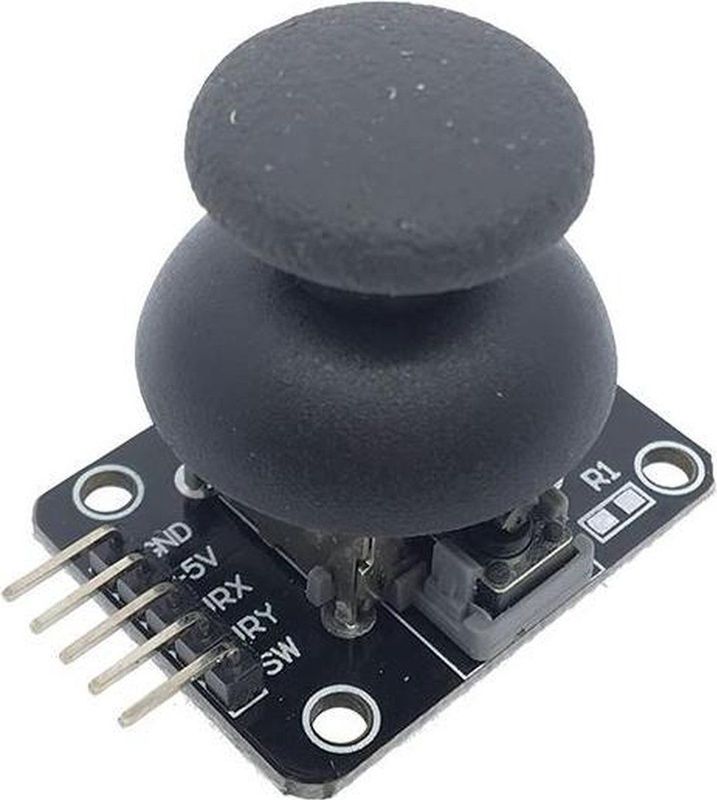

PS2 - Joystick Breakout Module - Game Controller - Voor Arduino en Raspberry Pi

Een PlayStation 2 Compatible Joystick die je kunt aansluiten op een Arduino of Raspberry Pi. Bouw hiermee bijvoorbeeld een controller voor een Robot of Drone. Niet alleen de X en Y waarden van deze Joystick kunnen uitgelezen worden, maar ook is het mogelijk om de joystick in te drukken. Dit signaal wordt opgevevangen door de SW pin.
Voor het aansluiten van de Joystick kan er gebruikt gemaakt worden van dupont jumper kabels. (niet meegeleverd)

Pin uitleg (zie kleur draden op afbeelding schematische tekening):

• +5V, rood: Sluit hier 5 Volt van een arduino, raspberry pi of externe spanningsbron op aan
• GND, zwart: Sluit deze aan op de Ground (GND) van de spanningsbron die gebruikt wordt. (Zoals arduino, raspberry pi of externe spanningsbron)
• VRX, geel: Sluit deze pin aan op een analoge of PWM pin van uw microcontroller. U kunt hierop de X waarde van de joystick uitlezen
• VRY, blauw: Sluit deze pin aan op een analoge of PWM pin van uw microcontroller. U kunt hierop de Y waarde van de joystick uitlezen
• SW, groen: Sluit deze pin aan op een digitale pin van uw microcontroller. U kunt hiermee aflezen of de joystick ingedrukt wordt

Geleverde onderdelen:

• 1x PS2 Joystick

Uitgebreide uitleg over het gebruik van deze joystick met arduino: https://create.arduino.cc/projecthub/MisterBotBreak/how-to-use-a-joystick-with-serial-monitor-1f04f0
