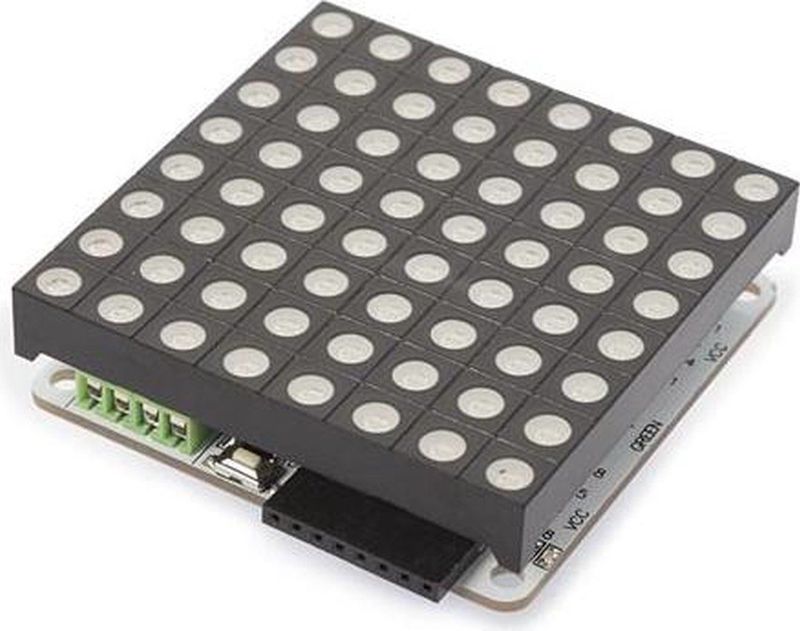

Velleman - WPB439 - RGB LED Dot-Matrix Driverboard - Zwart - Arduino Compatibel

Whadda RGB-ledmatrix driverboard voor Arduino

Het RGB-ledmatrix driverboard is gebaseerd op Arduino (ATmega328P). Elk van de 3 basiskleuren (R, G & B) kunnen aangestuurd worden met een PWM-gestuurde intensiteitsresolutie van 8 + 6 bits. Kan direct worden geprogrammeerd met de Arduino IDE firmware.

Specificaties:
Kleur: zwart
Geslacht: unisex
Materiaal: kunststof
Afmetingen: 60 x 60 x 16 mm (L x B x H)

Technische specificaties:
Kleurenondersteuning: 8 bits kleurenondersteuning met 6 bits correctie voor elke kleur in elke dot
Hardware-ondersteuning: PWM, 16 MHz
Interface: dedicated GPIO en ADC-interface
Hardware: UART en I2C-communicatie
Kanalen: 24 constante stroom kanalen van 100mA elk, 8 super driver kanalen van 500mA elk
Microprocessor: Atmega328P
Indicator: PWR-status
Voeding: 5 tot 7.5 VDC
Aansluiten en doorkoppelen van de voeding: aansluitklemmen
Programma-interface: UART/ISP (VMA440)
Uitbreidingsslot: haakse 8 pin 2.54 mm header
Communicatieprotocollen: UART/IIC
Stroomverbruik (zonder ledmatrix): max. 40 mA
Aandrijvingsstroom (elk kanaal): max. 500 mA
Aandrijvingsstroom (elke dot): max. 58 mA
Responstijd circuit: 10 ns
RGB-ledmatrix kleurresolutie per dot: 16 M
UART-overdrachtsnelheid: 9600 - 115200
