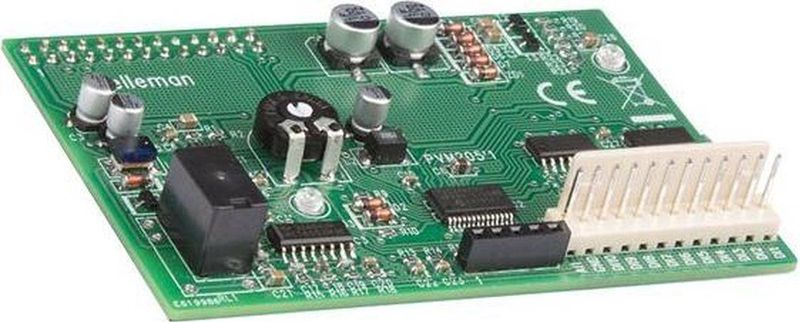

Whadda - Oscilloscoop & Logic Analyzer Shield - Raspberry Pi - Digitaal - Inclusief Broncode

OSCILLOSCOOP EN LOGIC ANALYZER SHIELD VOOR RASPBERRY PIVelleman - WPSH206 Kenmerken WPSH206
U hebt een Raspberry Pi? Met dit shield krijgt u een digitale geheugenoscilloscoop! Alle standaard eigenschappen van de oscilloscoop zijn aanwezig en de broncode wordt meegeleverd zodat u eigen applicaties kunt ontwikkelen. Als bonus hebt u ook een 10-kanaals logic analyzer, een handig instrument om digitale signalen te meten. Specificaties WPSH206
- Basis productinformatie:
 - Talen van de handleiding: Engels
 - Primaire kleuren: Groen
 - Extra kleuren: Grijs
 - Extra kleuren gedetailleerd: Metallic zilver
 - Diepte van het product: 3.8 cm
 - Hoogte van het product: 3.8 cm
 - Breedte van het product: 15.8 cm
 - Gewicht Product: 46 g
- Technische gegevens:
 - Specificaties kits & modules: oscilloscoop: maximale samplefrequentie: 1MS/sbandbreedte ingangsversterker: 200 kHz (-3dB)metingen kunnen worden uitgevoerd tot: 100kHzingangsimpedantie: 100kohm // 20pFmaximale ingangsspanning: 30Vp (AC + DC)ingangskoppeling: AC+DCAD-resolutie: 8 bitrecordlengte: 800 samplesuitvoeringsmodi: hardlopen, enkelvoudigtriggerniveau instelbaar: in 254 stappentijdbasisbereik: in 15 stappen 5µs tot 200ms/divisieingangsgevoeligheidsbereik: in 6 stappen, 100mV/divisie tot 5V/divisieinvoergevoeligheid: 3mV schermresolutieuitlezing van tijd- en spanningsmarkeringenfrequentie uitlezing (via markeringen)
 - Specificaties extra kits & modules: logische analysator:Aantal kanalen: 10recordlengte: 10&,maal,800 samplesmaximale samplefrequentie: 1 ms/smax. ingangsspanning: 5VDC
- Gebruikseigenschappen:
 - Coderingsniveau: 2
 - Elektronica-vaardigheidsniveau: 3
 - Mechanische vaardigheden: 1
 - Soldeervaardigheidsniveau: geen

EAN-code: 5410329730277
